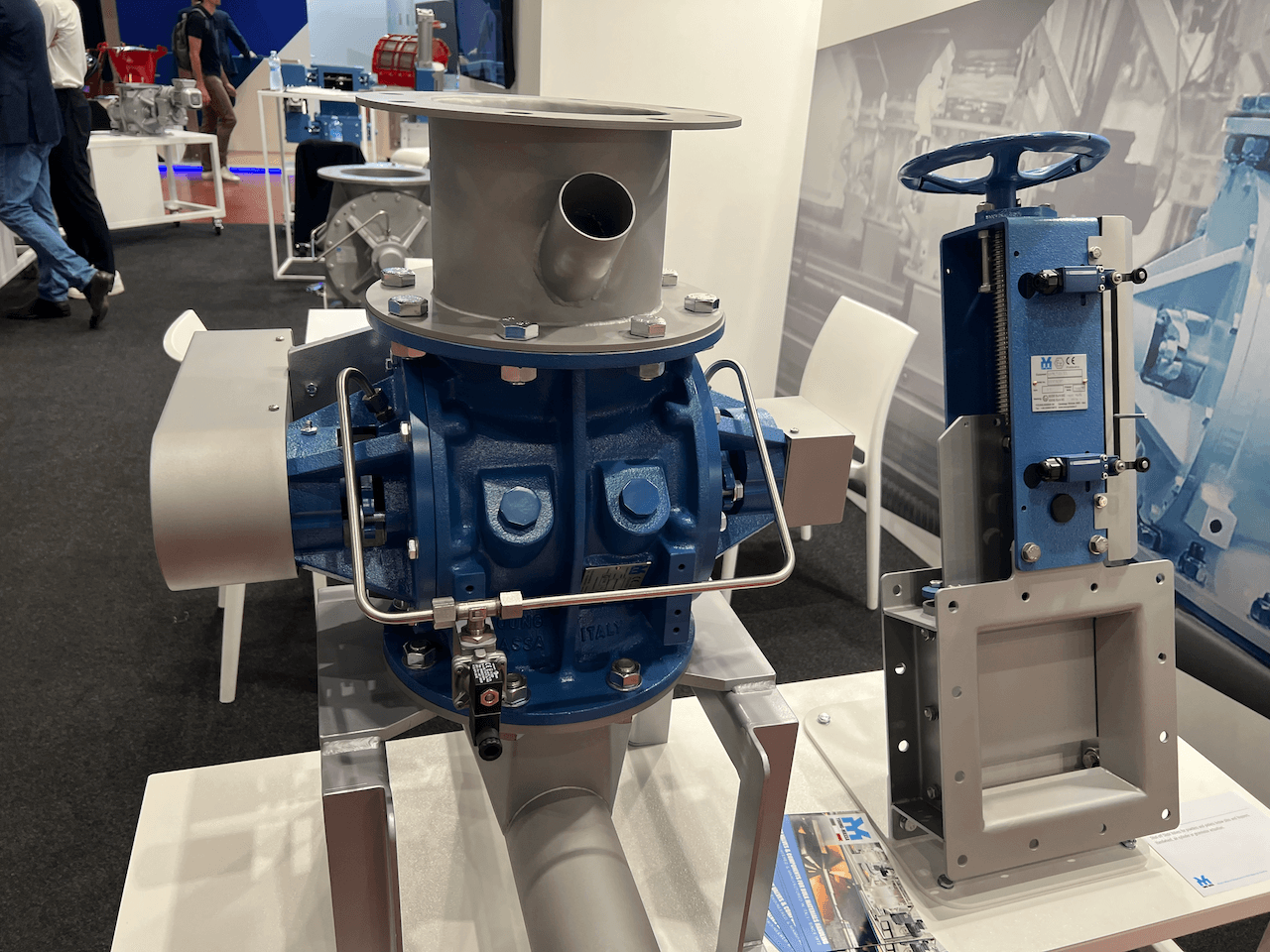

Válvula Rotativa LDR

Diseño mecánico

• Transmisión directa (sin correas) para mayor compacidad y bajo mantenimiento.
• Rotor abierto de 10 palas que favorece el paso de producto y la limpieza.
• Cuerpo robusto en fundición (opción en acero inoxidable) para alta rigidez.
• Rodamientos de bolas montados externamente (“out‑board”) que quedan fuera de la zona de producto.

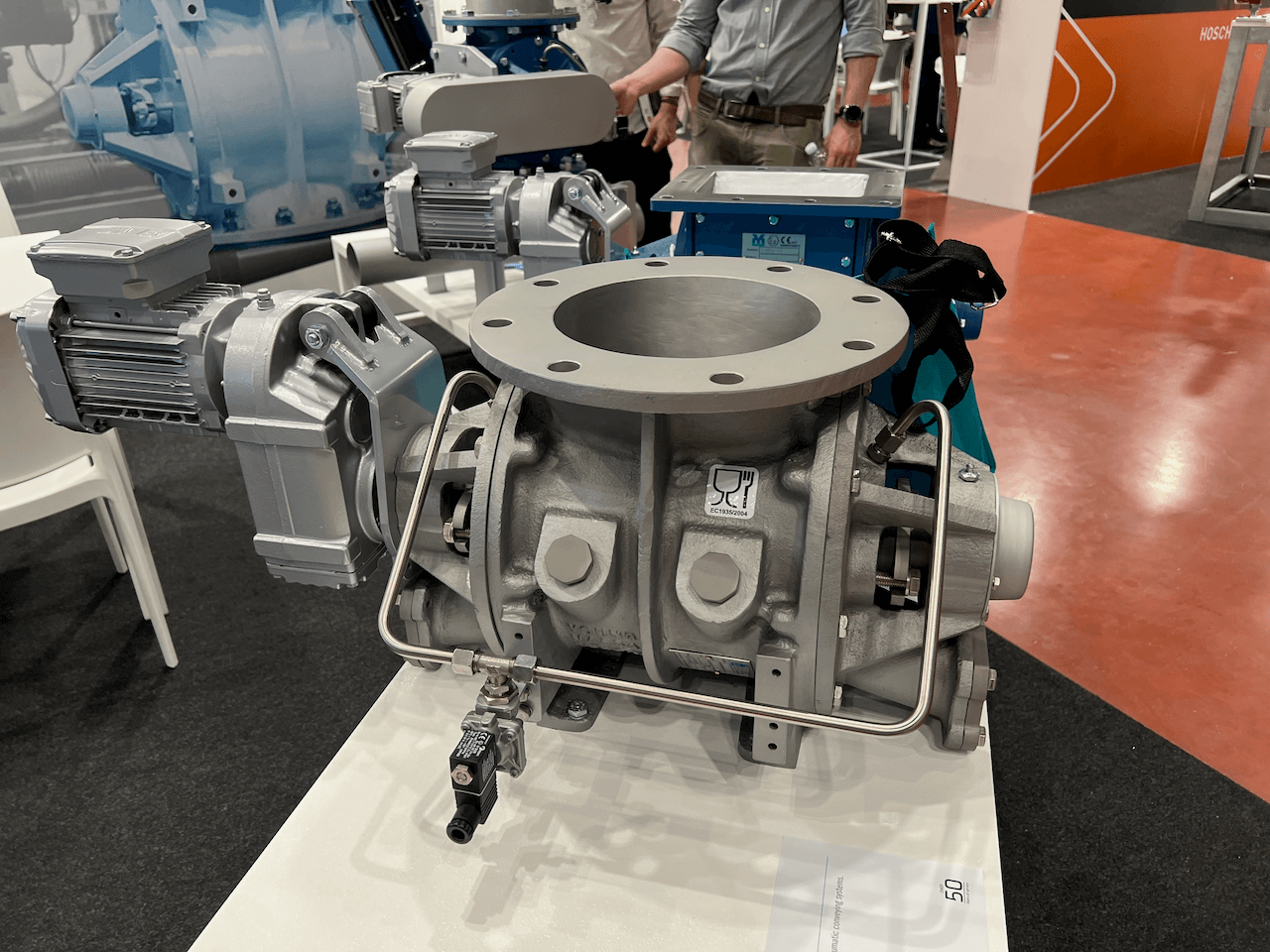

• Sello estándar con purga de aire para minimizar el ingreso de polvo al alojamiento de los cojinetes.
• Mínimas fugas de gas gracias a la holgura reducida entre rotor y carcasa.

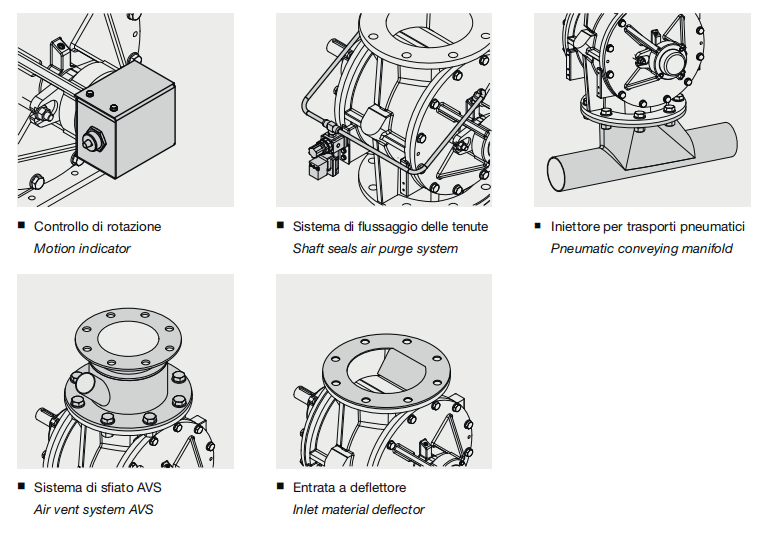

• Orificios de venteo integrados en la carcasa (opcionales).

Rango de presión

Diferencia de presión de hasta 1 bar entre la entrada y la salida.

Rango de temperatura

Hasta 40 °C (versiones estándar) y versiones para alta temperatura hasta 350 °C

Caudales típicos

• LDR06 ≈  5 m³/h a 21 rpm con 100% llenado de rotor
• LDR08 ≈  9,5  m³/h a 21 rpm con 100% llenado de rotor
• LDR10 ≈  21,4 m³/h a 21 rpm con 100% llenado de rotor
• LDR12 ≈  41,6 m³/h a 21 rpm con 100% llenado de rotor
• LDR14 ≈  65,5  m³/h a 21 rpm con 100% llenado de rotor

Materiales de construcción estándar

• Cuerpo y tapas: fundición gris o acero inoxidable fundido.
• Rotor: acero al carbono o acero inoxidable.
• Extremos de las palas (puntas reemplazables): acero endurecido o acero inoxidable.
• Tratamientos superficiales internos: niquelado químico, cromado duro, carburo de tungsteno, teflonado.

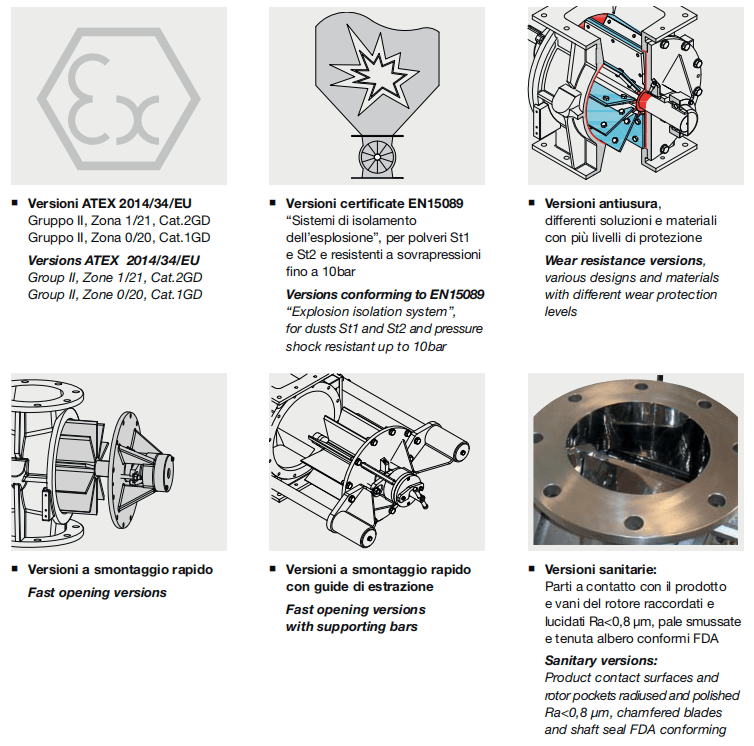

Versiones especiales disponibles

• ATEX 2014/34/EU (zonas con riesgo de explosión).

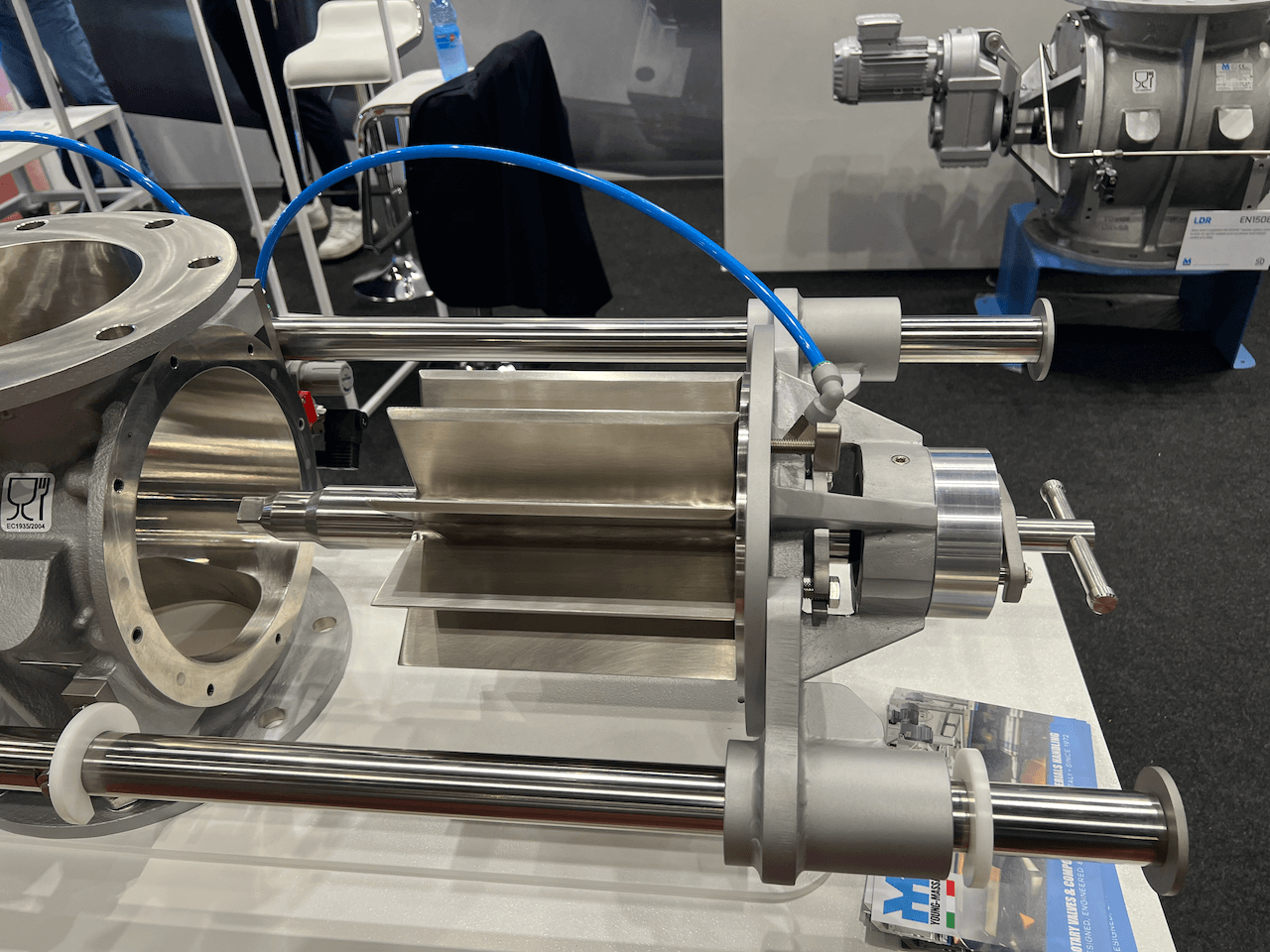

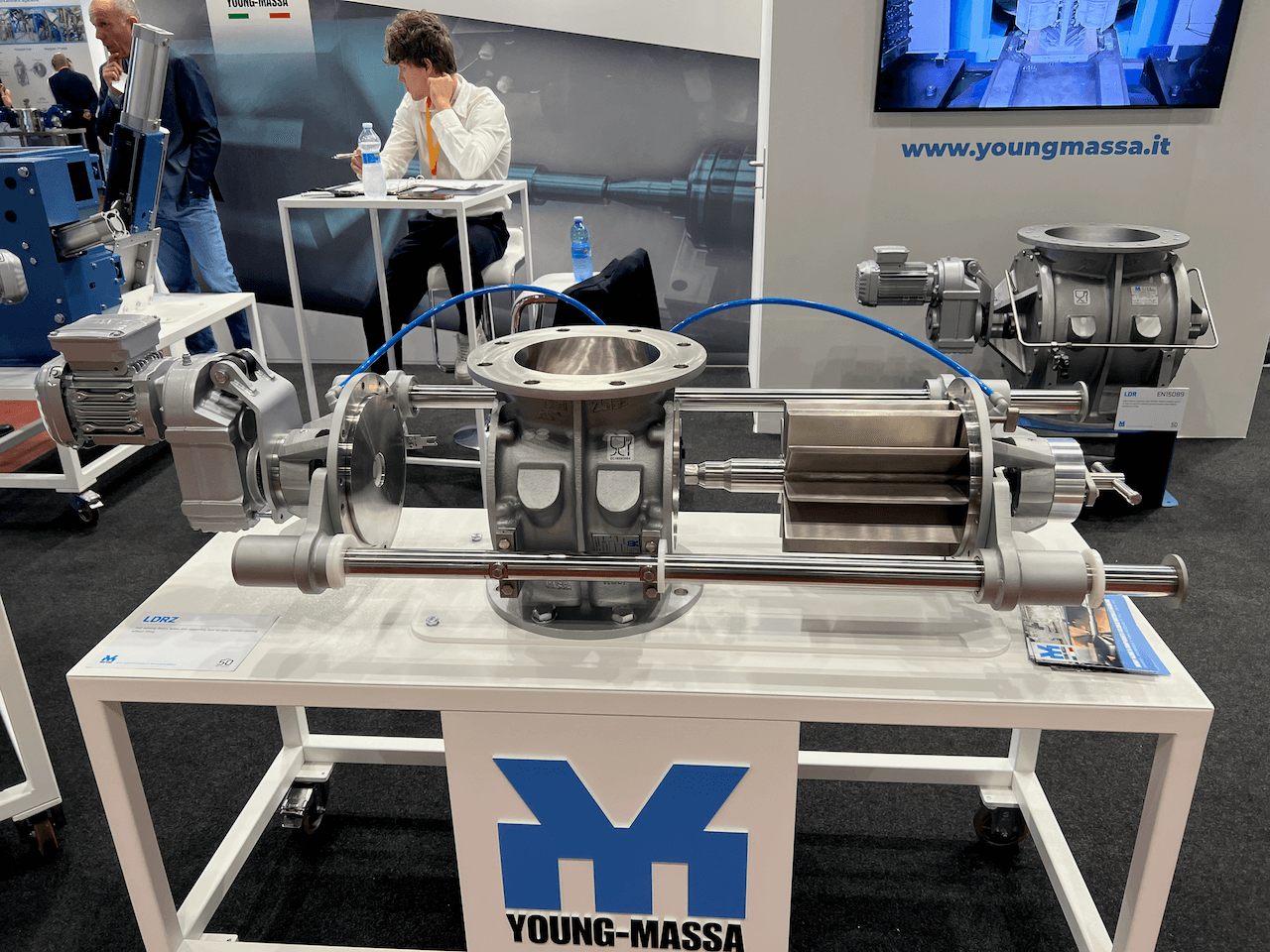

• Desmontaje rápido para limpieza.

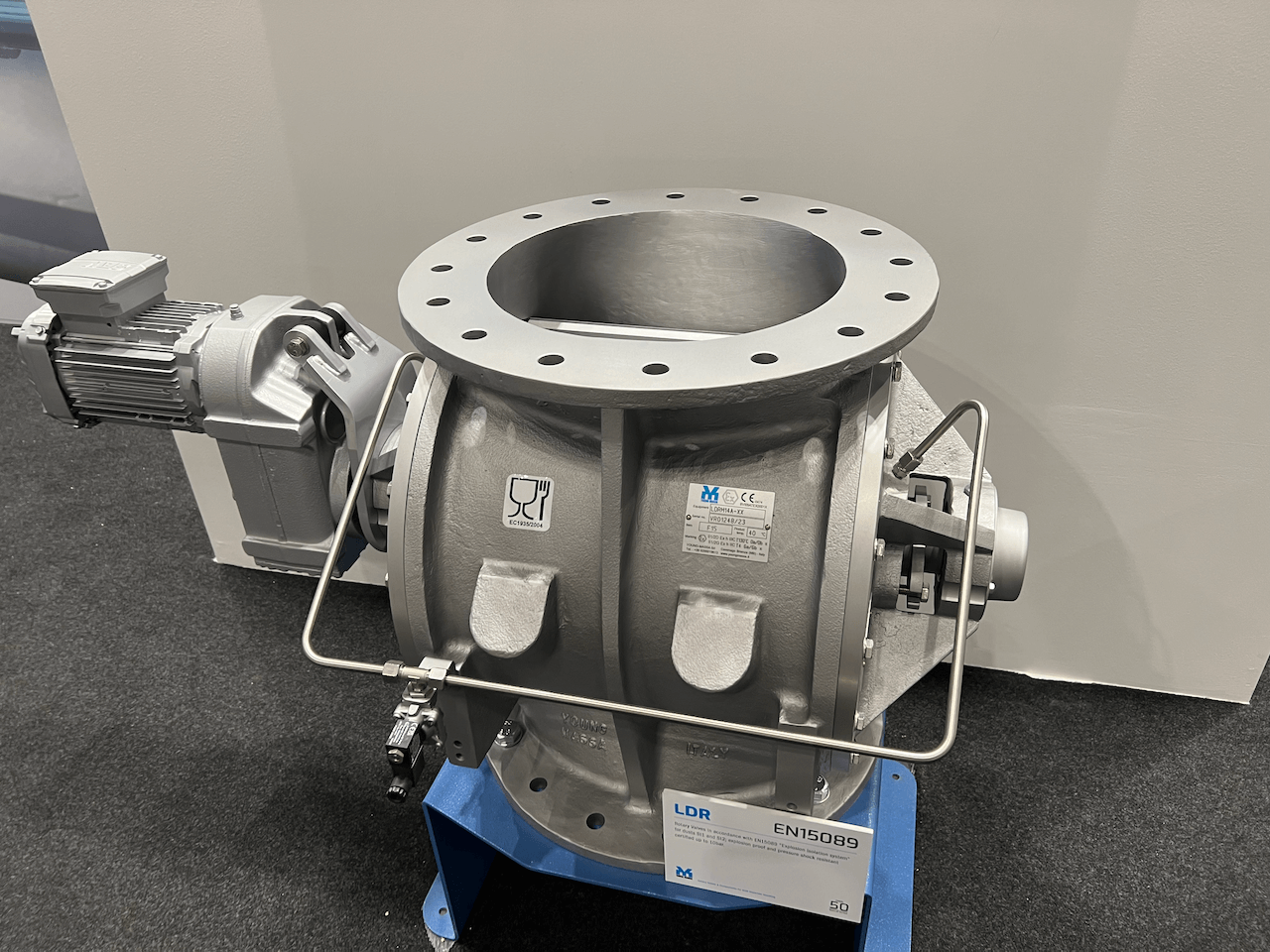

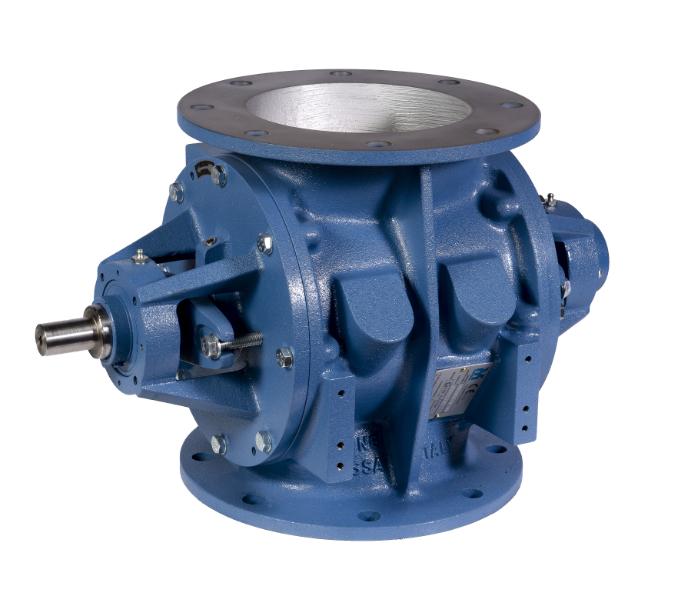

• Conforme a EN 15089 (protección contra explosiones).
• Antidesgaste (revestimientos duros).
• Sanitaria / grado alimentario.

Tamaños de la serie

•  LDR06 de Ø 160 mm
•  LDR08 de Ø 210 mm
•  LDR10 de Ø 265 mm
•  LDR12 Ø 316 mm de  y LDR14
