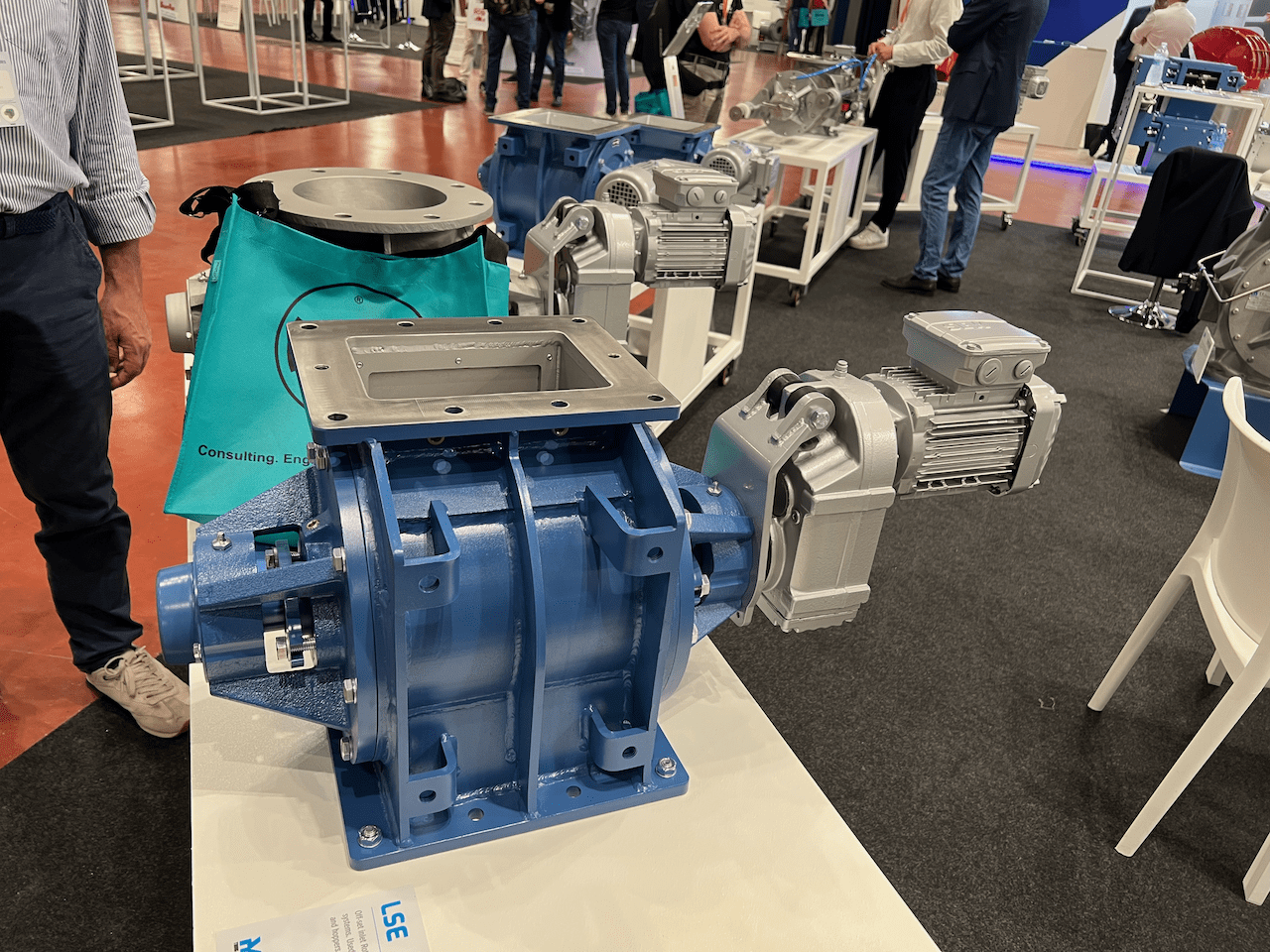

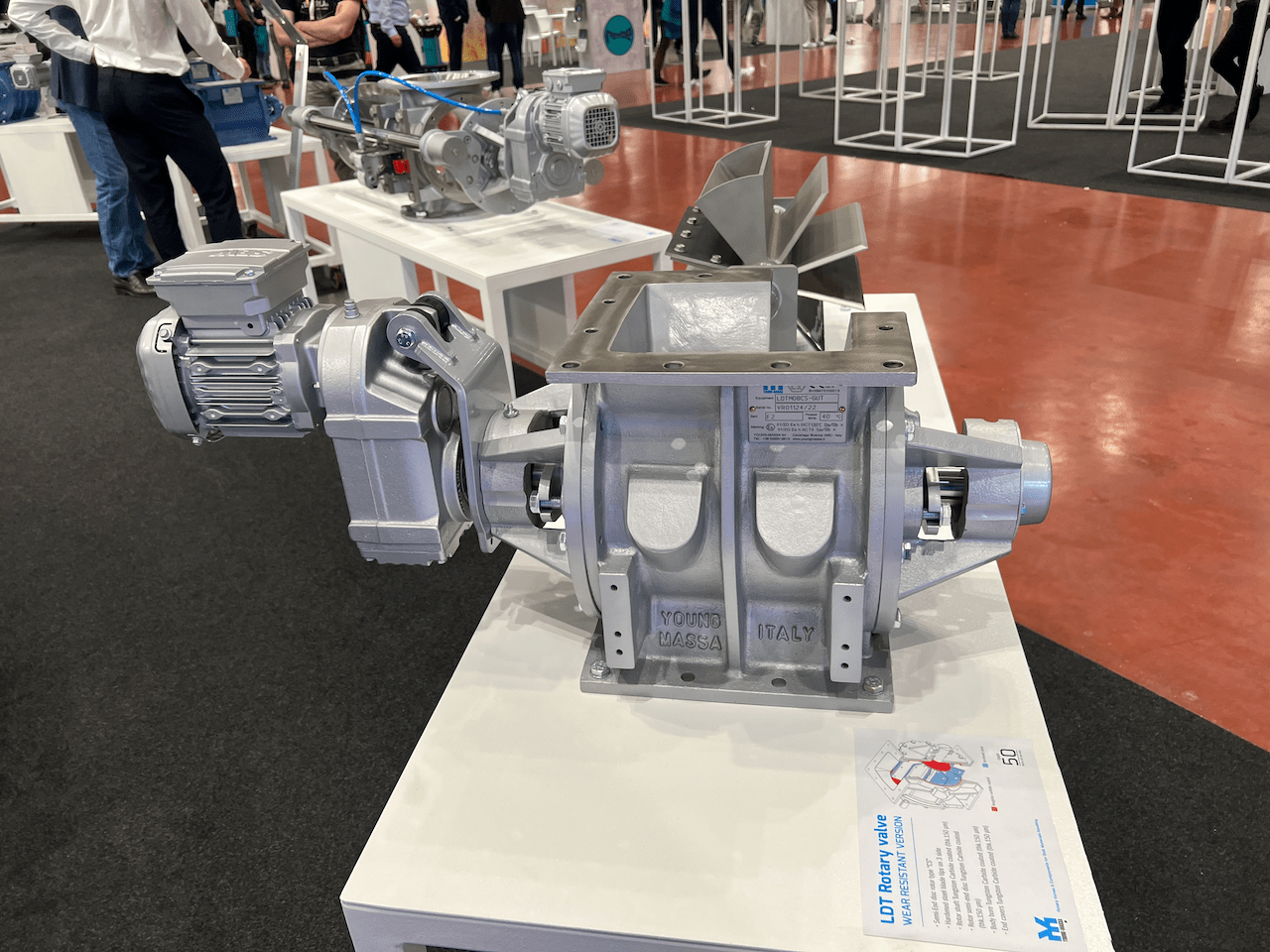

Válvula Rotativa LDT

Diseño mecánico

• Transmisión directa o por cadena
• Rotor abierto de 10 palas que favorece el paso de producto y la limpieza.
• Cuerpo robusto en fundición para uso Heavy Duty.

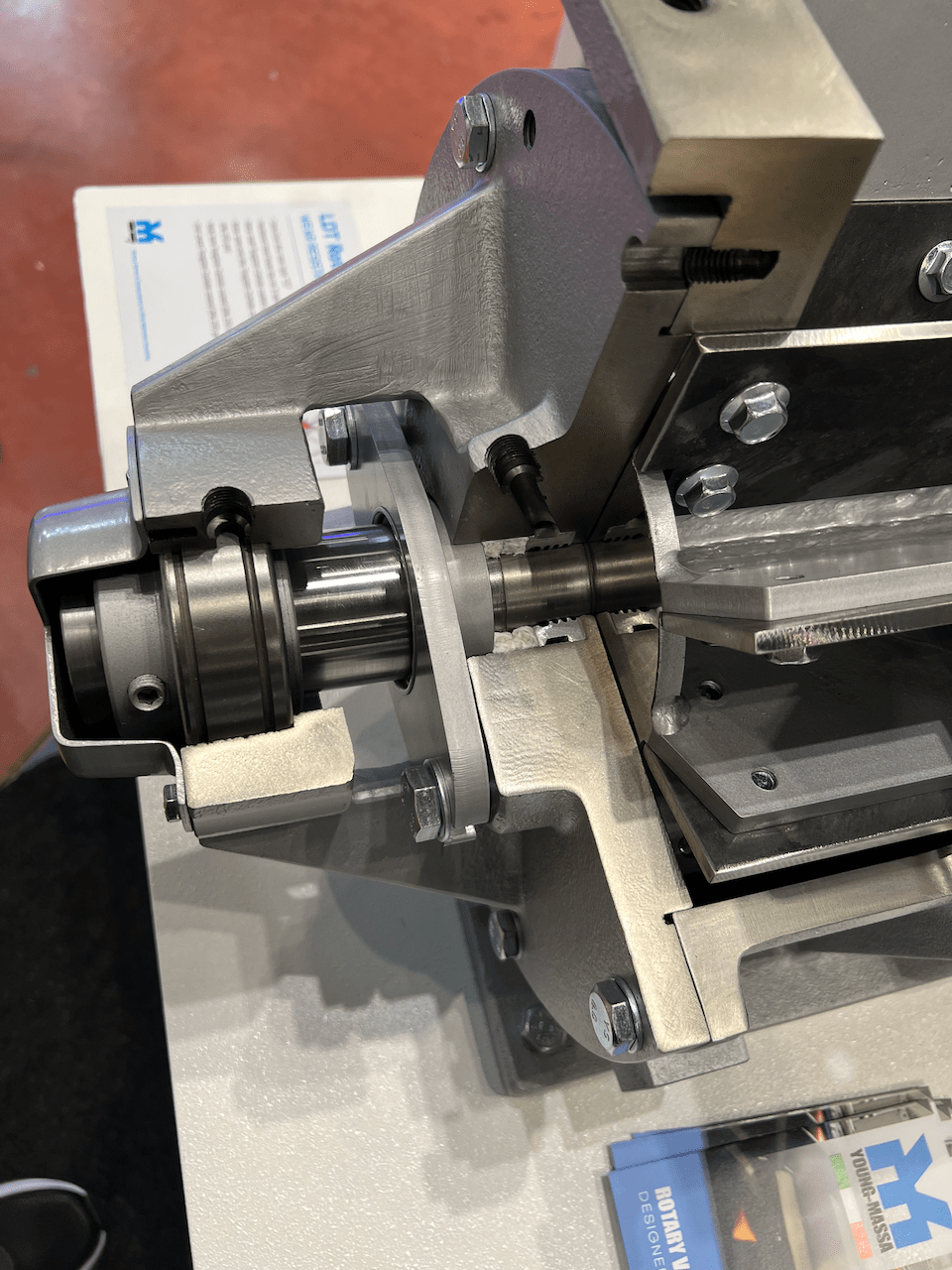

• Rodamientos de bolas montados externamente (“out‑board”) que quedan fuera de la zona de producto.

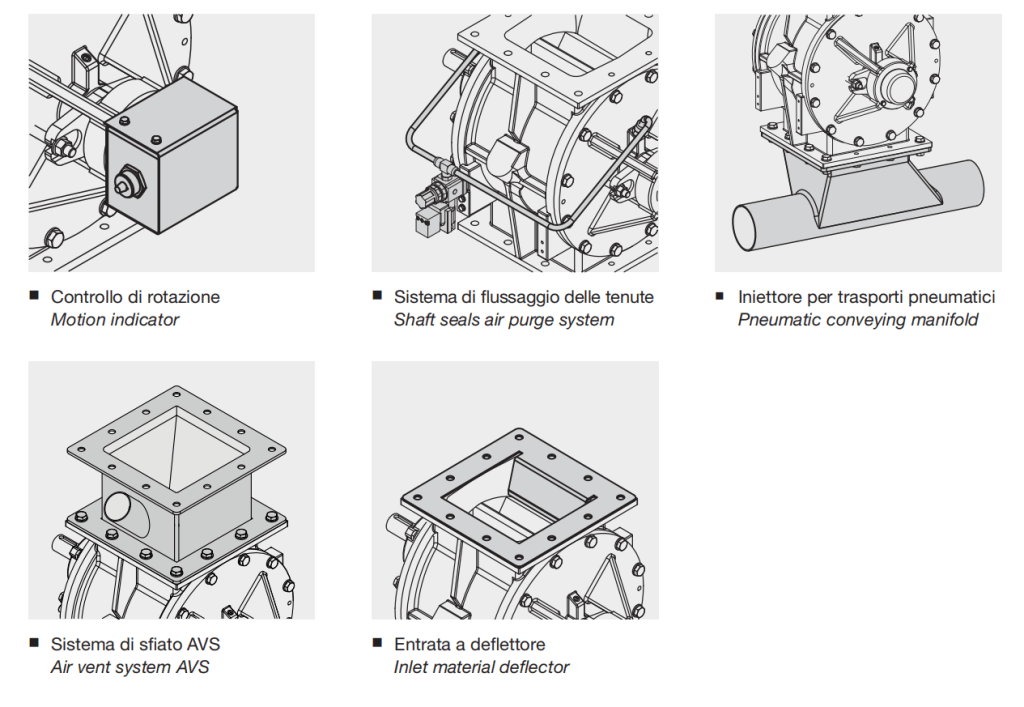

• Sello estándar con purga de aire para minimizar el ingreso de polvo al alojamiento de los cojinetes.
• Mínimas fugas de gas gracias a la holgura reducida entre rotor y carcasa.
• Orificios de venteo integrados en la carcasa (opcionales).

Rango de presión

Diferencia de presión de hasta 1 bar entre la entrada y la salida.

Rango de temperatura

Hasta 40 °C (versiones estándar) y versiones para alta temperatura hasta 350 °C

Caudales típicos

• LDT06 ≈  5 m³/h a 21 rpm con 100% llenado de rotor
• LDT08 ≈  9,5  m³/h a 21 rpm con 100% llenado de rotor
• LDT10 ≈  21,4 m³/h a 21 rpm con 100% llenado de rotor
• LDT12 ≈  41,6 m³/h a 21 rpm con 100% llenado de rotor
• LDT14 ≈  65,5  m³/h a 21 rpm con 100% llenado de rotor
• LDT16 ≈  107  m³/h a 21 rpm con 100% llenado de rotor
• LDT20 ≈  181  m³/h a 21 rpm con 100% llenado de rotor

Materiales de construcción estándar

• Cuerpo y tapas: Acero de fundición gris
• Rotor: acero al carbono o acero inoxidable.

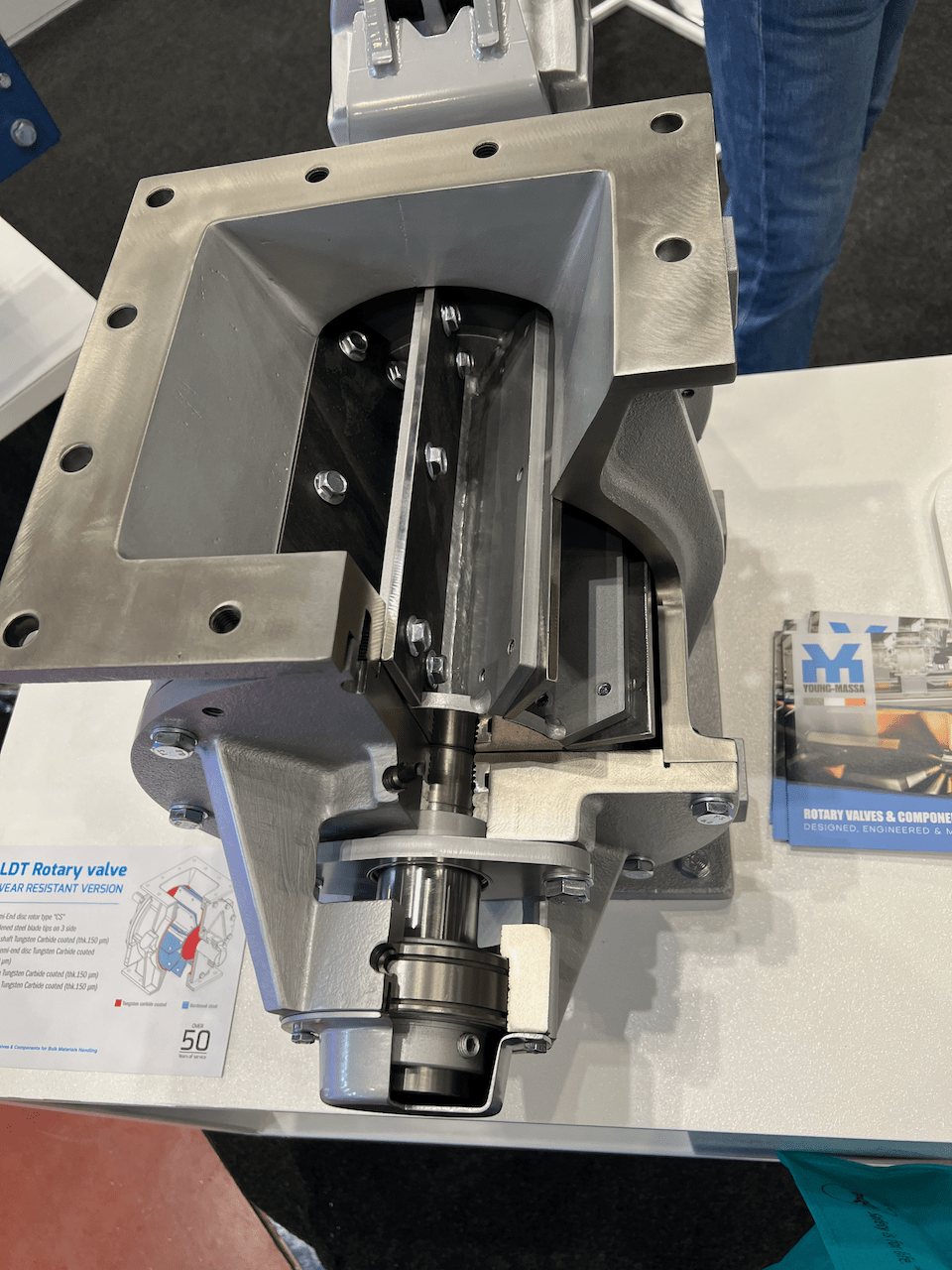

• Extremos de las palas (puntas reemplazables): acero endurecido o acero inoxidable.
• Tratamientos superficiales internos: niquelado químico, cromado duro, carburo de tungsteno, teflonado.

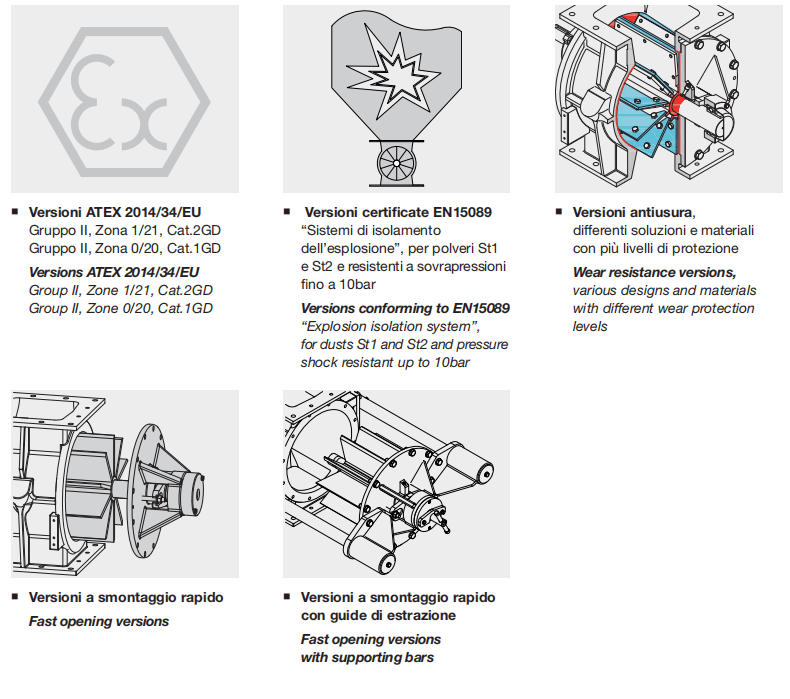

Versiones especiales disponibles

• ATEX 2014/34/EU (zonas con riesgo de explosión).
• Versiones a prueba de explosión hasta 10 bar para polvos St2
• Antidesgaste (revestimientos duros para productos abrasivos).
• Desmontaje rápido de rotor para limpieza.

Tamaños de la serie

• LDT06 150×150 mm h: 260
• LDR08 200×200 mm h: 330
• LDR10 250×250 mm h: 400
• LDR12 300×300 mm h: 490
• LDR14 350×350 mm h: 560
• LDR16 400×400 mm h: 645
• LDR20 500×500 mm h: 740
