Válvula Rotativa DC

Diseño mecánico

• Construcción robusta (heavy‑duty) en fundición.
• Inlet / outlet cuadrados de gran tamaño que minimizan atascos

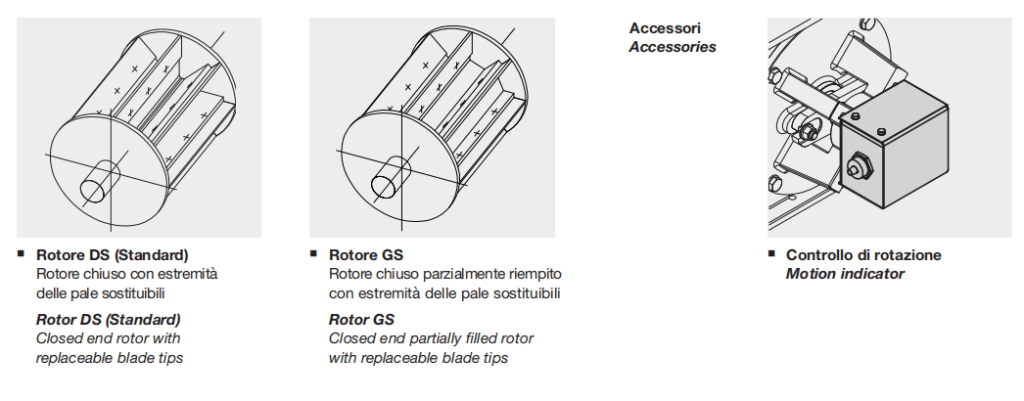

• Rotor cerrado de 6 / 8 palas soldadas con puntas reemplazables (fácil mantenimiento).
• Transmisión directa o por cadena.
• Rodamientos externos y sellos tipo prensa‑estopas que aíslan el polvo y prolongan la vida útil.
•  Tapas, rotor y transmisión desmontables sin esfuerzo para inspección o limpieza.

Rango de presión

Diferencia de presión de hasta 100 mbar entre la entrada y la salida.

Rango de temperatura

Hasta 150 °C (versiones estándar) y versiones para alta temperatura hasta 350 °C

Caudales típicos

• LDT06 ≈  4,5 m³/h a 21 rpm con 100% llenado de rotor
• LDT08 ≈  8,8  m³/h a 21 rpm con 100% llenado de rotor
• LDT10 ≈   23 m³/h a 21 rpm con 100% llenado de rotor
• LDT12 ≈  40,3  m³/h a 21 rpm con 100% llenado de rotor
• LDT14 ≈  65,5  m³/h a 21 rpm con 100% llenado de rotor
• LDT16 ≈  103  m³/h a 21 rpm con 100% llenado de rotor
• LDT20 ≈  176  m³/h a 21 rpm con 100% llenado de rotor
• LDT24  ≈  315  m³/h a 21 rpm con 100% llenado de rotor

Materiales de construcción estándar

• Cuerpo y tapas: Acero de fundición gris
• Rotor: acero al carbono o acero inoxidable.
• Extremos de paletas reemplazables: Acero templado, acero inoxidable, Vulkollan
• Tratamientos superficiales internos: niquelado químico, cromado duro, carburo de tungsteno, teflonado.

Versiones especiales disponibles

• ATEX 2014/34/EU (zonas con riesgo de explosión).
• Antidesgaste (revestimientos duros para productos abrasivos).

Tamaños de la serie

• DC 06 150×150 mm h: 260
• DC 08 200×200 mm h: 330
• DC 10 250×250 mm h: 400
• DC 12 300×300 mm h: 490
• DC 14 350×350 mm h: 560
• DC 16 400×400 mm h: 645
• DC 20 500×500 mm h: 740
• DC 24 600×600 mm h: 940
