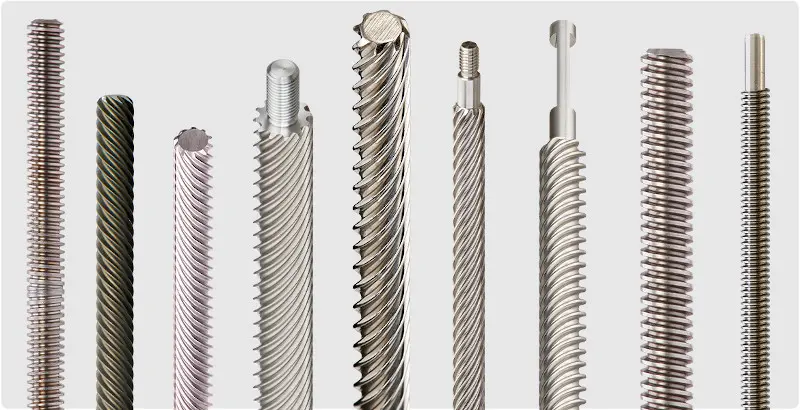

Tornillo sin fin con tuerca para movimiento lineal industrial
Soluciones para sistemas mecánicos que necesitan convertir el giro en desplazamiento lineal, regular movimiento, accionar mecanismos, posicionar componentes o ajustar equipos industriales con precisión y seguridad.
En MYP Equipos apoyamos proyectos donde la selección del componente debe responder a condiciones reales de operación: carga, recorrido, velocidad, tipo de rosca, material, lubricación, desgaste, alineación, ambiente de trabajo y compatibilidad con el conjunto mecánico existente.
Tornillo sin fin tuerca para accionamiento mecánico
Un sistema tornillo sin fin tuerca permite transformar el movimiento rotatorio de un eje en desplazamiento lineal controlado. A medida que el tornillo gira, la tuerca avanza o retrocede según el sentido de rotación, generando movimiento útil para posicionamiento, ajuste, elevación, apriete o desplazamiento de partes mecánicas.
Este tipo de solución puede aplicarse en mecanismos industriales, equipos de ajuste, prensas, compuertas, carros móviles, sistemas de regulación, máquinas especiales o componentes que requieren movimiento lineal repetible.
En MYP revisamos el conjunto completo antes de recomendar una solución. No basta con mirar el diámetro o el largo del tornillo: también hay que considerar carga axial, paso de rosca, recorrido útil, material, lubricación, tipo de tuerca, velocidad de trabajo, exposición a polvo, mantenimiento y desgaste esperado.
Movimiento lineal controlado
Permite convertir el giro en avance o retroceso, ayudando a regular posiciones, accionar mecanismos y controlar recorridos dentro de un sistema.
Compatibilidad con el conjunto mecánico
La selección debe considerar rosca, paso, diámetro, largo, tipo de tuerca, fijación, eje, soportes, lubricación y condiciones de operación.
Beneficios del sistema tornillo sin fin tuerca
Un sistema tornillo sin fin tuerca es útil cuando se necesita generar movimiento lineal de manera mecánica, con buen control del desplazamiento y capacidad de trabajo en recorridos definidos.
En muchos proyectos, el error más común es reemplazar solo una pieza sin revisar por qué falló. Si hay desalineación, exceso de carga, falta de lubricación, desgaste de la tuerca o rosca dañada, el nuevo componente puede volver a fallar en poco tiempo.
MYP Equipos puede apoyar con revisión técnica, levantamiento de medidas, selección de materiales, reposición, fabricación especial o mejora del conjunto según las condiciones reales de uso.
1. Control del desplazamiento
El avance depende del paso de la rosca y del giro aplicado, lo que permite regular recorridos con mayor precisión mecánica.
2. Solución compacta y funcional
Puede integrarse en espacios reducidos, equipos existentes o mecanismos donde se necesita movimiento lineal sin sistemas más complejos.
3. Adaptación según carga y recorrido
El diseño puede ajustarse según esfuerzo axial, velocidad, distancia de desplazamiento, frecuencia de uso y ambiente de trabajo.
Reposición de piezas desgastadas
Podemos revisar tornillo, tuerca, rosca, juego mecánico, desgaste y compatibilidad con el sistema existente.
Fabricación según medida
Se pueden evaluar largos, diámetros, pasos, materiales y terminaciones según el requerimiento del proyecto.
Evaluación de funcionamiento
La revisión considera carga, alineación, lubricación, velocidad, recorrido útil y condiciones reales de operación.
Aplicaciones en movimiento lineal y ajuste mecánico
Estos sistemas se utilizan cuando una máquina o mecanismo requiere mover una pieza en línea recta mediante giro. Pueden encontrarse en equipos de ajuste, compuertas, mecanismos de elevación, mesas móviles, prensas, carros, guías, posicionadores, reguladores y maquinaria especial.
A diferencia de un engranaje sinfín con corona, que se usa principalmente para transmitir movimiento entre ejes y reducir velocidad, el conjunto con tuerca se orienta al desplazamiento lineal. Por eso, antes de cotizar, es clave distinguir si el proyecto necesita transmisión angular, reducción de velocidad o avance recto de una pieza.
En MYP podemos ayudarte a revisar si corresponde una reposición directa, una fabricación a medida o una mejora del componente para soportar mejor la carga, reducir desgaste y aumentar la confiabilidad del mecanismo.
Características técnicas para colocar en cuadro
- Conversión de movimiento rotatorio en movimiento lineal.
- Selección según carga axial y esfuerzo de trabajo.
- Revisión de diámetro, largo total y recorrido útil.
- Definición de paso de rosca según avance requerido.
- Evaluación de tipo de rosca y sentido de giro.
- Compatibilidad entre tornillo, tuerca, soportes y fijaciones.
- Materiales según desgaste, carga, corrosión y ambiente de operación.
- Posibilidad de fabricación o reposición según muestra, plano o medidas.
- Revisión de lubricación para reducir fricción y desgaste.
- Control de juego mecánico entre rosca y tuerca.
- Evaluación de alineación para evitar esfuerzos laterales.
- Aplicación en sistemas de ajuste, elevación, posicionamiento o apriete.
- Revisión de velocidad de operación y frecuencia de uso.
- Opciones para equipos existentes o desarrollos especiales.
- Soporte técnico para selección, reposición o mejora del conjunto.
Precio y variables de cotización
El valor de una solución de este tipo depende de las medidas, material, largo, paso de rosca, tipo de tuerca, terminaciones, precisión requerida, cantidad, fabricación especial y condiciones de operación.
Cuando se trata de reposición, conviene enviar fotografías, plano si existe, diámetro, largo total, largo roscado, paso, tipo de rosca, material, tipo de tuerca, recorrido requerido y descripción del uso. Con esos datos se puede revisar mejor si corresponde fabricar una pieza similar o mejorar el diseño original.
También influye si el componente trabajará con carga alta, movimiento frecuente, ambiente con polvo, humedad, temperatura, falta de lubricación o riesgo de desalineación. En esos casos, la selección de material y terminación puede ser clave para aumentar la vida útil.
Soportes y fijaciones
Ayudan a mantener alineado el componente y soportar las cargas generadas durante el movimiento.
Guías y puntos de apoyo
Permiten que la pieza móvil avance correctamente sin generar esfuerzos laterales sobre la rosca.
Lubricación y protección
La lubricación adecuada reduce fricción, desgaste, temperatura y riesgo de gripado entre las superficies en contacto.
Componentes asociados al sistema de movimiento
Un conjunto de movimiento lineal puede requerir otros elementos para funcionar correctamente. La falla no siempre está en el tornillo o la tuerca: muchas veces también intervienen soportes, rodamientos, guías, acoples, topes, lubricación o estructura.
SOLICITA UNA COTIZACIÓN
Cuéntanos qué componente necesitas reemplazar o fabricar, qué medidas tienes disponibles y en qué condiciones opera tu sistema. Con esa información podemos revisar alternativas técnicas para reposición, fabricación o mejora del conjunto.
Preguntas frecuentes sobre tornillo sin fin tuerca
¿Para qué sirve un sistema tornillo sin fin tuerca?
Un sistema tornillo sin fin tuerca sirve para transformar el giro en movimiento lineal. Se usa cuando se necesita desplazar, ajustar, levantar, presionar o posicionar una pieza dentro de un mecanismo.
¿Qué datos se necesitan para cotizar?
Conviene enviar diámetro, largo total, largo roscado, paso, tipo de rosca, material, medidas de la tuerca, fotografías, plano si existe y una descripción breve de cómo trabaja el sistema.
¿Qué diferencia hay con un sistema sinfín y corona?
El sistema con corona se usa principalmente para transmitir movimiento entre ejes y reducir velocidad. El sistema con tuerca, en cambio, se utiliza para generar avance lineal.
¿Se puede fabricar según muestra?
Sí. Se puede evaluar la fabricación o reposición a partir de una muestra física, plano o medidas. Lo ideal es revisar también el estado de la tuerca, soportes, alineación y condiciones de trabajo.
¿Qué causa desgaste prematuro?
Las causas frecuentes son falta de lubricación, sobrecarga, desalineación, polvo, humedad, material inadecuado, juego excesivo o uso del componente fuera de su capacidad.
¿MYP puede apoyar con selección técnica?
Sí. Podemos revisar medidas, aplicación, carga, material, desgaste y compatibilidad para orientar una reposición o mejora del conjunto.
