Mangas Retráctiles Industriales: Soluciones para Carga de Sólidos a Granel

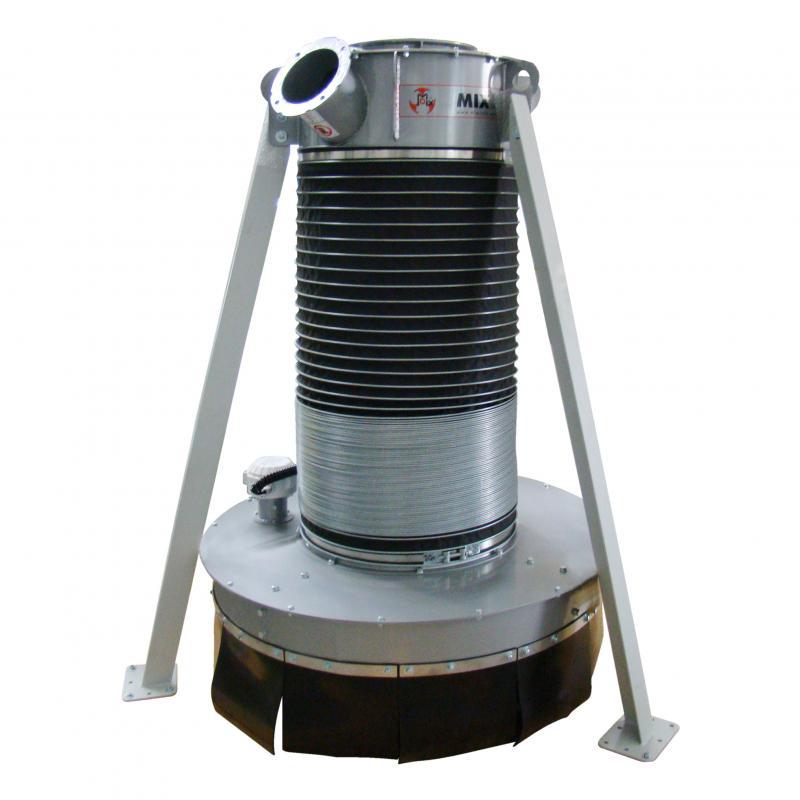

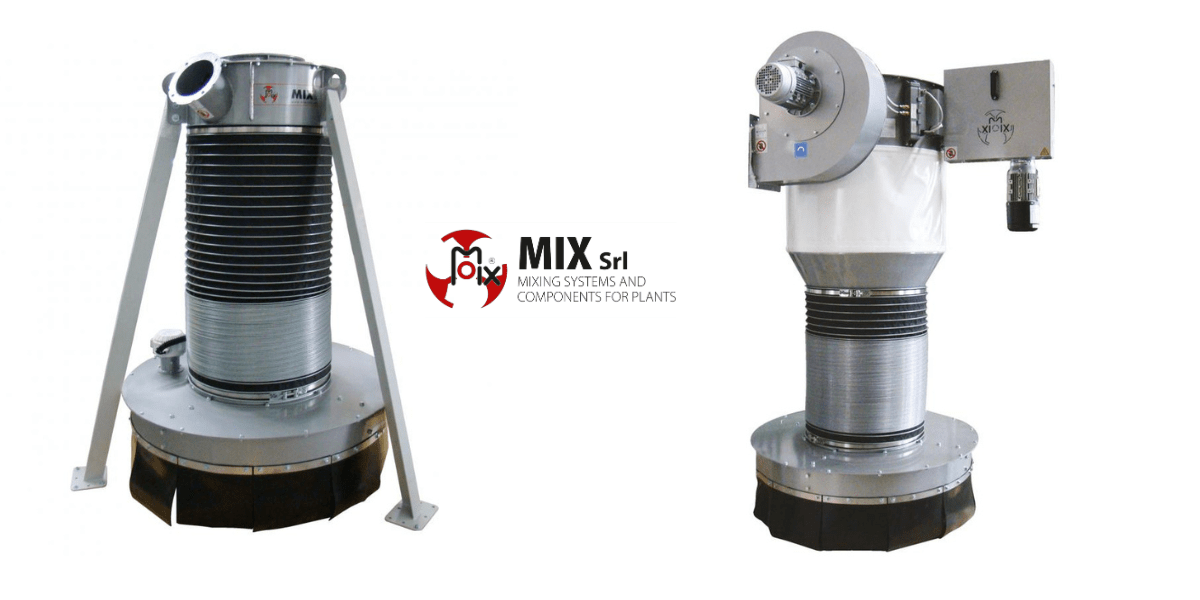

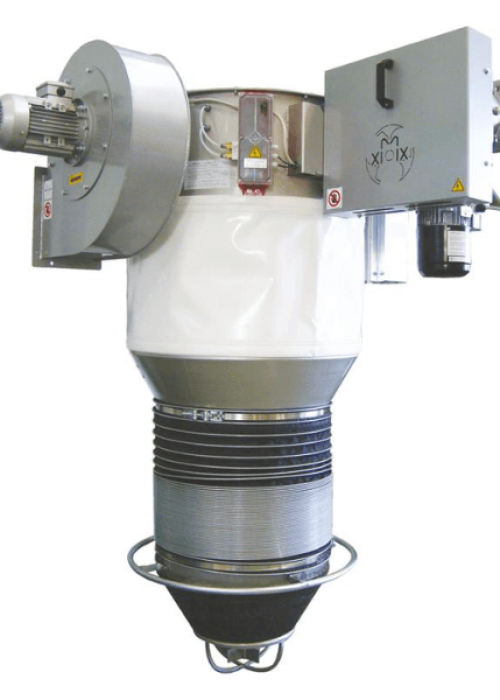

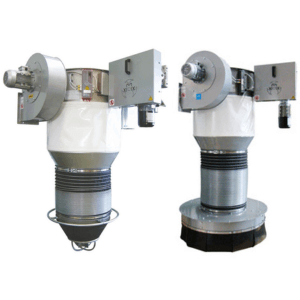

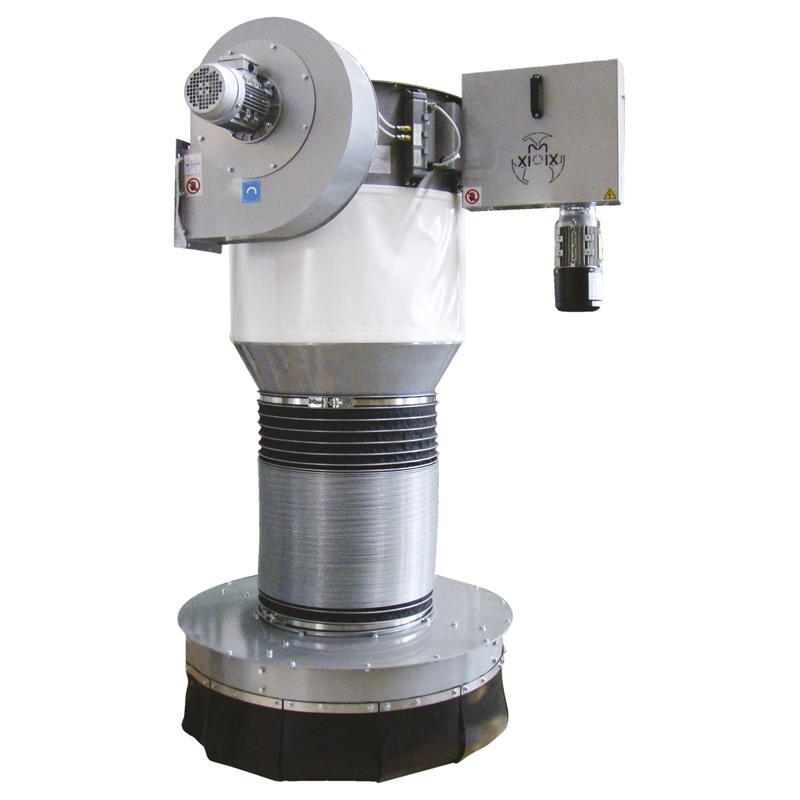

Las mangas retráctiles industriales son dispositivos diseñados para realizar la carga y descarga de sólidos a granel de forma limpia, segura y eficiente. Actúan como el puente crítico entre silos, tolvas o filtros y el receptor final (ya sea un camión, big bag o tolva móvil), permitiendo confinar el flujo de material para minimizar emisiones de polvo, evitar la segregación y reducir las pérdidas de producto.
Mangas retráctiles para diversos materiales
También conocidas como mangas telescópicas o loading spouts, estos sistemas guían el flujo de material confinado. El diseño se ajusta según variables críticas: la granulometría define el nivel de estanqueidad necesario; la densidad aparente determina los refuerzos estructurales; y la abrasividad (típica en arenas y minerales) exige el uso de materiales antiabrasivos para prolongar la vida útil del equipo.
Tornillo Transportador Sinfín Tubular
Tornillo Transportador Sinfín Tubular es la solución ideal para mover polvos y gránulos de forma estanca, limpia y segura con inclinaciones hasta 45° en procesos
Fluidificadores para Silos y Tolvas
Fluídificadores para silos y tolvas, ideales para facilitar la extracción de productos que tienden a compactarse, formar bóvedas o puentes.
Válvula de Sobre Presión y Depresión para Silos
Válvula de seguridad para proteger a silos , tolvas y filtros de sobre presiones y depresiones durante el proceso de carga y descarga de productos.
Indicador de Nivel con Paleta Rotativa MIX
Indicadores de nivel con paleta, idóneos para detectar el producto en el interior de los recipientes de productos en polvo, gránulos y fibras
Compuerta de Guillotinas para Polvos MIX
Válvulas de Guillotina industriales diseñadas para interceptar productos en polvo, gránulos, fibras y materiales más pesados. Disponibles con actuadores de mando manuales, motorizados o neumáticos
Caudales de alta velocidad
Para carguíos intensivos en minería y cementeras donde el tiempo de despacho es crítico.
Diseños compactos
Ideales para bodegas o plantas con altura libre limitada, optimizando la carrera de extensión.
Instalaciones de gran longitud
Preparadas para trabajar a la intemperie bajo condiciones de viento y lluvia, comunes en silos de gran altura.
Beneficios de implementar mangas retráctiles a nivel industrial
Una manga mal seleccionada sufre desgaste prematuro en conos y faldones. Nuestra ingeniería utiliza transiciones suaves para evitar turbulencias e impactos puntuales. Dependiendo del material, integramos revestimientos internos que soportan la fricción constante, reduciendo drásticamente las paradas por mantenimiento correctivo.
Control de emisiones y seguridad operacional
La principal ventaja es el control del polvo fugitivo. Al sellar el punto de carga, se elimina la nube de partículas, lo que permite recuperar producto que de otro modo se perdería. Además, mejora la ergonomía del operador y facilita el cumplimiento de normativas ambientales chilenas y de higiene industrial.
Integración con sistemas existentes
Las mangas retráctiles se diseñan para convivir con su infraestructura actual, integrándose perfectamente con transportes mecánicos (elevadores, correas) o neumáticos (válvulas rotativas y líneas de vacío).
Fabricación de mangas retráctiles a medida
No fabricamos soluciones estándar, sino sistemas adaptados a su proceso. La materialidad se define por la aplicación:
Acero al Carbono: Galvanizado o pintado, para aplicaciones estándar de cemento o áridos.
Acero Inoxidable (AISI 304/316): Obligatorio para la industria alimentaria, química corrosiva o instalaciones en zonas costeras.
Consideramos la temperatura de operación (materiales calientes como el clínker) y la compatibilidad con normativas de seguridad para polvos explosivos si el proceso lo requiere.
Componentes y accesorios principales
Para una solución integral, el sistema puede incluir:
Cabezal de carga: Con difusores y salida dedicada para aspiración de polvo.
Sistemas de accionamiento: Motores eléctricos o neumáticos con sensores de posición.
Válvulas de corte: Guillotinas o mariposas para controlar el inicio del flujo.
Posicionadores: Carros de traslación para atender múltiples bocas de carga.
Mangas retráctiles: precios y cómo cotizar su proyecto
El costo de una manga retráctil no se calcula por metro, sino por el nivel de ingeniería requerido. Los factores que más influyen en el presupuesto son la materialidad de construcción, el diámetro de descarga, el rango de extensión necesario y el nivel de automatización (integración con PLC de planta).
Preguntas frecuentes sobre mangas retráctiles
¿Las mangas retráctiles se fabrican a medida para cada planta?
Sí. La manga debe ajustarse al tipo de material, caudal, alturas de trabajo y condiciones ambientales de cada instalación. Usar una solución genérica suele traducirse en desgaste prematuro, emisiones de polvo o capacidad insuficiente.
¿Qué información mínima necesito para solicitar una cotización de mangas retráctiles?
Como mínimo se requiere conocer el material a manejar (tipo, granulometría, densidad), el caudal estimado, el punto de instalación (silo, tolva, filtro, transportador), el tipo de receptor (camión, big bag, tolva) y las alturas disponibles entre la descarga y el punto de carga.
¿Pueden integrarse las mangas retráctiles con sistemas de captación de polvo existentes?
Sí. Es habitual conectar el cabezal de la manga a filtros o colectores de polvo mediante ductos dedicados. Esto mejora significativamente el control de emisiones, reduce la limpieza en la zona de carga y ayuda a cumplir normativas ambientales y de higiene industrial.
¿Qué diferencias hay entre una manga retráctil estándar y una solución heavy duty para materiales abrasivos?
Las versiones heavy duty incorporan espesores mayores, aceros de mayor resistencia, refuerzos estructurales y, en muchos casos, revestimientos internos antiabrasivos. También se optimiza la geometría para minimizar puntos de impacto. Las mangas estándar son adecuadas para productos menos agresivos y caudales moderados.
¿Es posible automatizar la operación de la manga retráctil (subida/bajada,
Es posible incorporar accionamientos eléctricos o neumáticos para extensión y retracción, además de sensores de posición y finales de carrera. Estos elementos permiten automatizar la secuencia de carga e integrarla con el PLC de planta, mejorando la seguridad y reduciendo la intervención manual.
¿MYP Equipos también puede suministrar la estructura y accesorios asociados (válvulas, posicionadores, plataformas)?
Sí. Además de la manga retráctil, se pueden suministrar válvulas de corte, sistemas de aspiración de polvo, estructuras de soporte, plataformas de acceso, carros de traslación y otros accesorios necesarios para una solución de carga/descarga completamente integrada.
